製品名

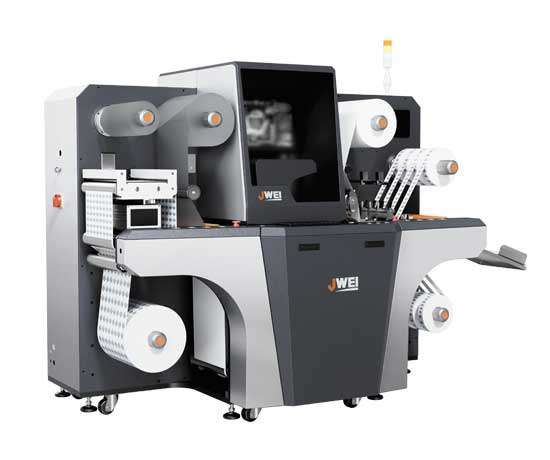

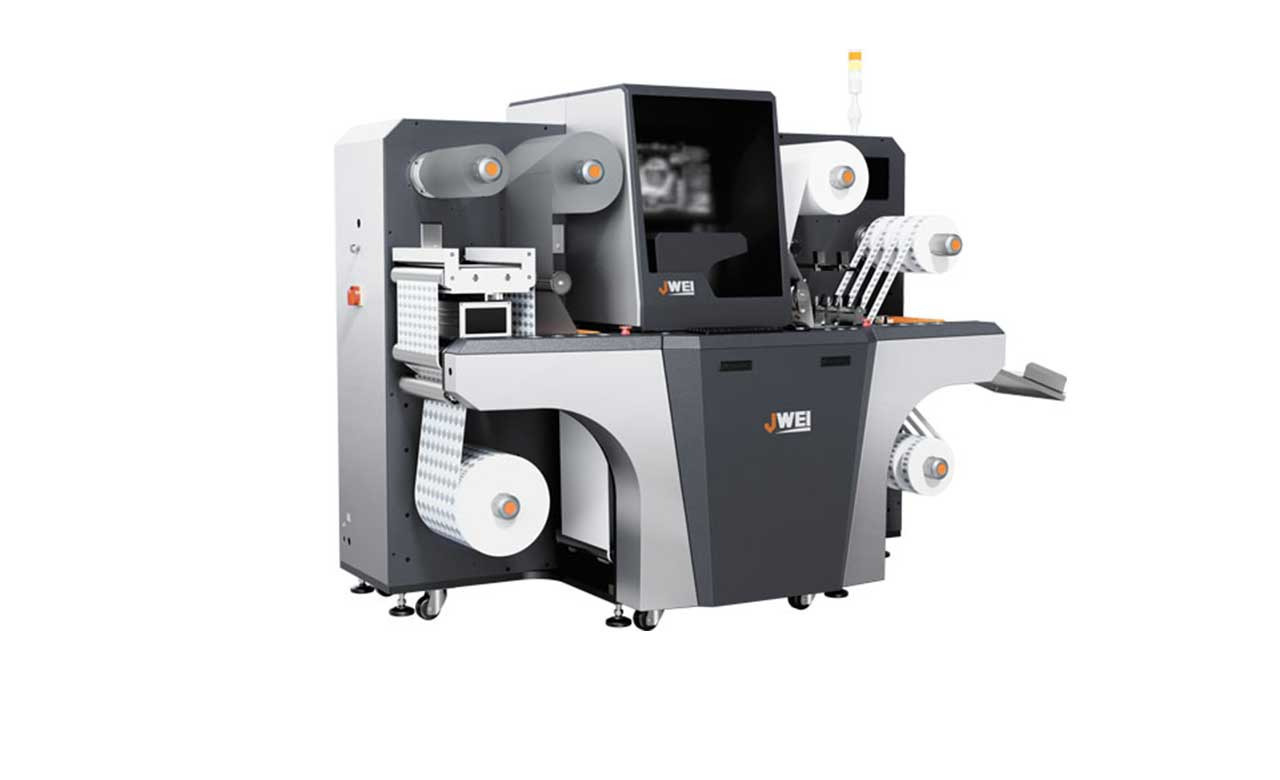

BEELINE CUTTER SERIES IL330-9
定価（価格）
オープン価格
搬入設置費・運送費 別途
- 最大ロール径
500mm - 最大カット幅
330mm - 断裁長
10～1,200mm - 最高加工速度
25m/min - カット精度
±0.1mm - フルオートタイプ
カタログのDLはこちら
9枚刃による連続カットで大量のラベルシールを高速加工
ラミネート加工からカット・カス上げまでを一括処理するカッティングプロッタが登場！
オンデマンド対応で金型不要、ロールtoロールはもちろんロールtoシート・スリット加工も可能。
全自動の版切換や補正システムにより、デジタルラベル印刷機の後加工作業の省力化や時間短縮に貢献します。
特徴

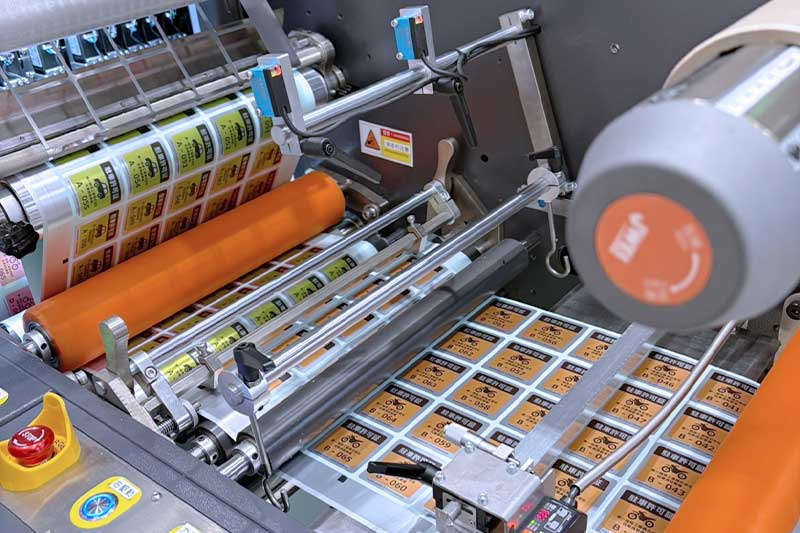

ラミネートからハーフカット・カス上げまで一括処理
CCDカメラでQRコードを読み取り、自動で対応カットデータへ版切換えも行います。

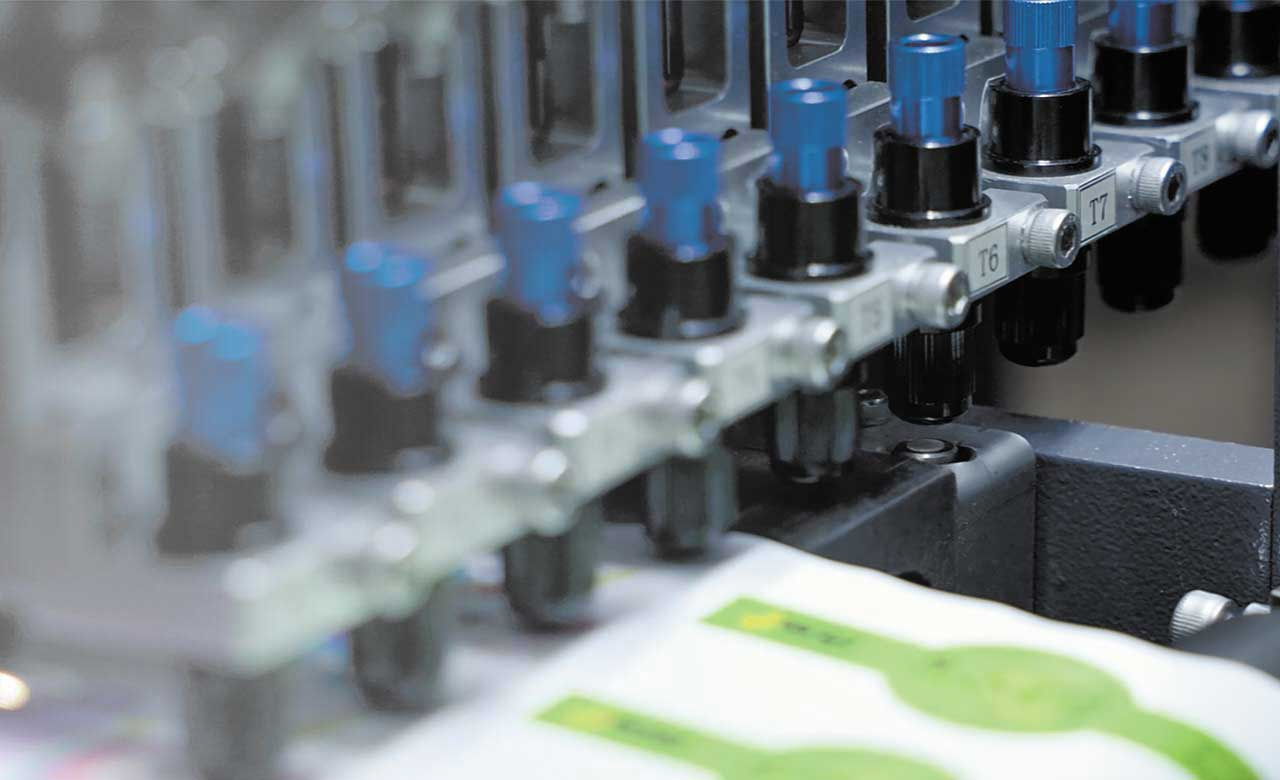

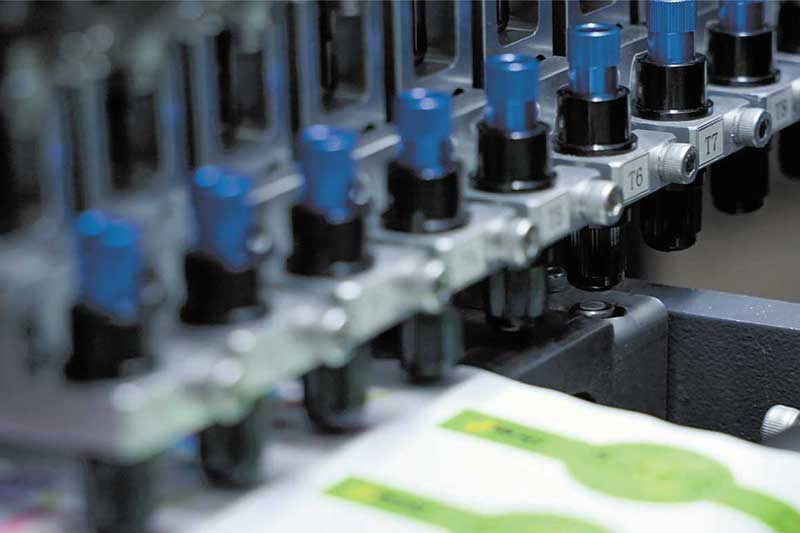

9枚刃による連続カットで大量・高速加工
複数の独立した電子制御カッティングヘッドを搭載。最大９枚のカッターユニットは面付・デザインに応じて変更可能。抜き加工はillustratorで作成したPLTデータを使用します。
ロールtoロールだけでなくロールtoシートにも対応
排出部に搭載した断裁用カッターで、シート状での排出やスリット加工にも対応。最短10mm、最長1,200mmで長尺加工にも調整可。

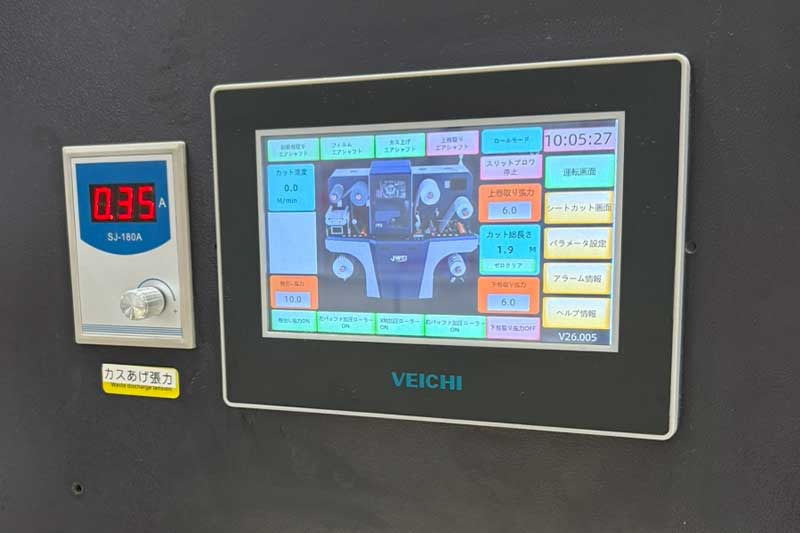

高精度加工を実現する全自動補正機能
CCDカメラによるカット位置の自動補正機能や、カット圧の自動調整機能を搭載。またラベル欠損アラーム検知システムも搭載し、条件に応じた最適な設定で品質をキープします。
仕様
| 最大原稿ロール径 | 500mm |
|---|---|
| 最大ロール・ラミネート幅 | 350mm |
| 最大カット幅 | 330mm |
| カット精度 | ±0.1mm |
| 繰返し精度 | ±0.02mm |
| 最高加工速度 | 25m/min |
| シートカット長 | 10mm～1,200mm |
| 自動斜行補正精度 | 0.2mm |
| 認識システム | CCDカメラ |
| トンボマーク | QR コード(10mmx10mm) 四角黒マーク(6mmx6mm) |
| 対応フォーマット | HPGL、DXF、AI、PDF、CF2 |
| エア供給圧力 | 0.6Mpa |
| 電源／消費電力 | AC400V 3P 50/60Hz； 7.1kW |
| 本体重量 | 約1,500kg |
| 外形寸法［幅×奥行き×高さ］（mm） | 2,000×1,150×1,600 |
